Μηχανή τυλίγματος ταινίας τέντωσης σερβο. Αυτόματη συσκευή τυλίγματος παλέτας για κουτί και κουτί.

Αρχή εργασίας:

Το μηχάνημα λειτουργεί μέσω ενός περιστρεφόμενου δακτυλίου υψηλής ταχύτητας 360 μοιρών, ο οποίος οδηγεί το φορέα ελαστικής μεμβράνης σε τροχιά γύρω από ένα σταθερό χαρτοκιβώτιο ή αντικείμενο. Αυτή η διαδικασία εφαρμόζει ελαστική μεμβράνη PE στην επιφάνεια των προϊόντων σε ένα ομοιόμορφο, σφιχτό σπειροειδές σχέδιο. Η όλη διαδικασία περιτύλιξης είναι πλήρως αυτοματοποιημένη, χωρίς να απαιτείται χειροκίνητη παρέμβαση. Οι χειριστές πρέπει να χειρίζονται μόνο τη φόρτωση και εκφόρτωση των εμπορευμάτων, διασφαλίζοντας απλή και εξαιρετικά αποδοτική λειτουργία.

- Διαφορετικά από τα παραδοσιακά περιτυλίγματα παλετών: Δεν απαιτείται παλέτα. το μηχάνημα τυλίγει απευθείας μεμονωμένα χαρτοκιβώτια. Τα προϊόντα παραμένουν ακίνητα καθ' όλη τη διάρκεια της διαδικασίας, εξαλείφοντας τον κίνδυνο ανατροπής που σχετίζεται με την περιστροφή υψηλής ταχύτητας και καθιστώντας το μηχάνημα ιδανικό για μικρά, ελαφριά αντικείμενα.

- Βασικά πλεονεκτήματα: Παρέχει υψηλή στεγανότητα περιτύλιξης, μεγιστοποιεί την αποδοτικότητα χρήσης του φιλμ και προσφέρει ταχύτητες συσκευασίας σημαντικά μεγαλύτερες από τις χειροκίνητες μεθόδους.

Τεχνικές Προδιαγραφές

Βασική λειτουργία και χαρακτηριστικά:

Εφαρμοστέες Βιομηχανίες και Σενάρια

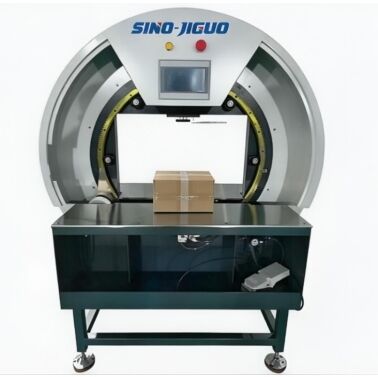

6.1 Δακτυλιοειδής περιστρεφόμενος δακτύλιος (Στοιχείο ισχύος πυρήνα)

- Θέση: Η μεγάλη λευκή κυκλική δομή που βρίσκεται στο κύριο σώμα της μηχανής.

- Λειτουργία: Το κινούμενο εξάρτημα πυρήνα της συσκευής. Διαθέτει ενσωματωμένο εσωτερικό γρανάζι και σύστημα μετάδοσης που οδηγεί το φορείο μεμβράνης να περιστρέφεται με υψηλή ταχύτητα (360°), επιτυγχάνοντας έτσι σπειροειδή περιτύλιξη των χαρτοκιβωτίων. Χρησιμοποιώντας μια σχεδίαση ρουλεμάν περιστροφής υψηλής ακρίβειας, εξασφαλίζει ομαλή λειτουργία και χαμηλά επίπεδα θορύβου, χρησιμεύοντας ως το κρίσιμο στοιχείο για τη διασφάλιση της αποδοτικότητας τύλιξης και της στεγανότητας του φορτίου.

6.2 Μηχανισμός μεταφοράς φιλμ και ξετύλιξης

- Θέση: Ο άξονας ρολού λευκού φιλμ που βρίσκεται στην εσωτερική πλευρά του περιστρεφόμενου δακτυλίου (φαίνεται στην κάτω αριστερή γωνία του διαγράμματος).

- Λειτουργία: Σχεδιασμένο για να τοποθετεί ρολά ελαστικής μεμβράνης περιτυλίγματος PE. Διαθέτει ενσωματωμένο μηχανισμό ρύθμισης τάσης και προέκτασης (διατίθεται σε επιλεγμένα μοντέλα) που ελέγχει την τάση εξόδου του φιλμ. Αυτό εξασφαλίζει ομοιόμορφη τάνυση του υλικού της μεμβράνης, διασφαλίζοντας έτσι τη στεγανότητα του φορτίου ενώ ταυτόχρονα μειώνει την κατανάλωση φιλμ και μειώνει το κόστος υλικού.

6.3 Επιφάνεια εργασίας και δομή μεταφοράς από ανοξείδωτο χάλυβα

- Θέση: Η μεταλλική πλατφόρμα που βρίσκεται στο κέντρο του μηχανήματος.

- Λειτουργία: Υποστηρίζει τα χαρτοκιβώτια ή τα προϊόντα που περιμένουν συσκευασία. Η επιφάνειά του είναι λεία και ανθεκτική στη φθορά, διευκολύνοντας τη χειροκίνητη φόρτωση και εκφόρτωση. Επιλεγμένα μοντέλα μπορούν να ενσωματωθούν απευθείας στις γραμμές παραγωγής για να επιτρέψουν τις πλήρως αυτοματοποιημένες, συνεχείς εργασίες περιτύλιξης. Η πλατφόρμα διαθέτει ενσωματωμένους φωτοηλεκτρικούς αισθητήρες που ανιχνεύουν αυτόματα τη θέση των προϊόντων και ενεργοποιούν τη σειρά τυλίγματος.

6.4 Πίνακας ελέγχου αφής PLC

- Τοποθεσία: Η οθόνη ενδείξεων βρίσκεται στην κορυφή του περιστρεφόμενου δακτυλίου.

- Λειτουργία: Λειτουργεί ως κεντρικός κόμβος ελέγχου της συσκευής. Επιτρέπει την προσαρμογή διαφόρων παραμέτρων—όπως ο αριθμός των στρωμάτων περιτύλιξης, η ταχύτητα περιστροφής, η τάση του φιλμ και ο λόγος επικάλυψης—και επιτρέπει την έναρξη της διαδικασίας περιτύλιξης με ένα πάτημα. Το σύστημα υποστηρίζει την αποθήκευση προφίλ πολλαπλών παραμέτρων για την υποδοχή προϊόντων διαφορετικών προδιαγραφών, προσφέροντας απλή λειτουργία που επιτρέπει στους νέους υπαλλήλους να κυριαρχούν γρήγορα στους ελέγχους.

6.5 Κουμπιά ελέγχου έκτακτης διακοπής και εκκίνησης

- Θέση: Τα κόκκινα κουμπιά (Διακοπή έκτακτης ανάγκης) και τα πράσινα (Έναρξη) κουμπιά που βρίσκονται δίπλα στον πίνακα ελέγχου.

- Λειτουργία: Το κόκκινο κουμπί επιτρέπει τον άμεσο τερματισμό λειτουργίας με ένα πάτημα σε καταστάσεις έκτακτης ανάγκης, διασφαλίζοντας λειτουργική ασφάλεια. Το πράσινο κουμπί ξεκινά τη διαδικασία τυλίγματος. Και τα δύο κουμπιά συμμορφώνονται με τα πρότυπα σχεδιασμού βιομηχανικής ασφάλειας. 6.6 Διακόπτης ελέγχου πεντάλ ποδιού (κάτω δεξιά γωνία)

- Θέση: συσκευή που λειτουργεί με τα πόδια που βρίσκεται στο εξωτερικό του μηχανήματος.

- Λειτουργία: Απελευθερώνει τα χέρια του χειριστή. απλά πατώντας το πεντάλ μετά τη χειροκίνητη φόρτωση του προϊόντος ξεκινά η διαδικασία στερέωσης. Αυτό ενισχύει τη λειτουργική ευκολία και είναι ιδανικό για σενάρια που περιλαμβάνουν συχνή χειροκίνητη φόρτωση και εκφόρτωση.

6.6 Πλαίσιο μηχανής και προστατευτική δομή

- Θέση: Η γκρίζα χαλύβδινη κατασκευή που βρίσκεται στη βάση του μηχανήματος.

- Λειτουργία: Χρησιμεύει ως φέρουσα βάση για τον εξοπλισμό. κατασκευασμένο από συγκολλημένο χάλυβα υψηλής αντοχής για να εξασφαλίζει σταθερότητα κατά τη λειτουργία υψηλής ταχύτητας. Διαθέτει κλειστό προστατευτικό σχεδιασμό για τον μετριασμό των κινδύνων ασφαλείας που σχετίζονται με την περιστροφή υψηλής ταχύτητας του δακτυλίου ιμάντα, ενώ ταυτόχρονα προστατεύει τα εσωτερικά εξαρτήματα του κιβωτίου ταχυτήτων από τη σκόνη και τα συντρίμμια.
